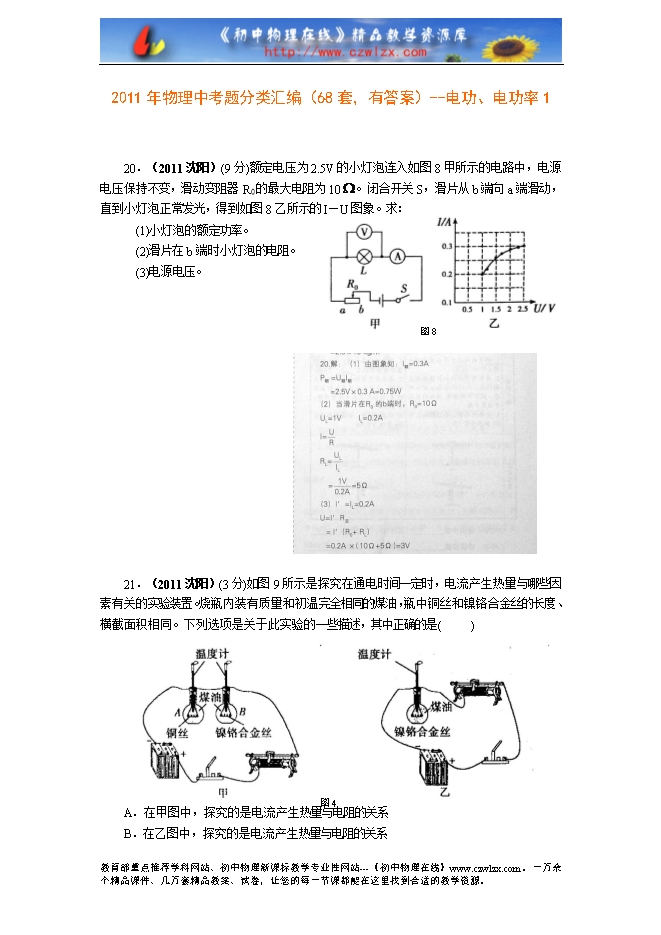

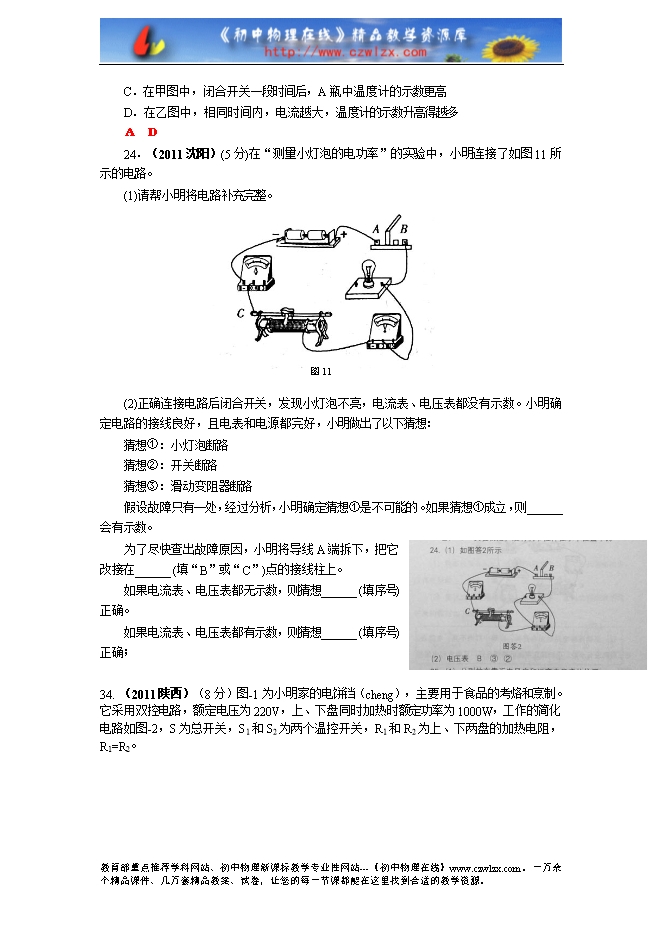

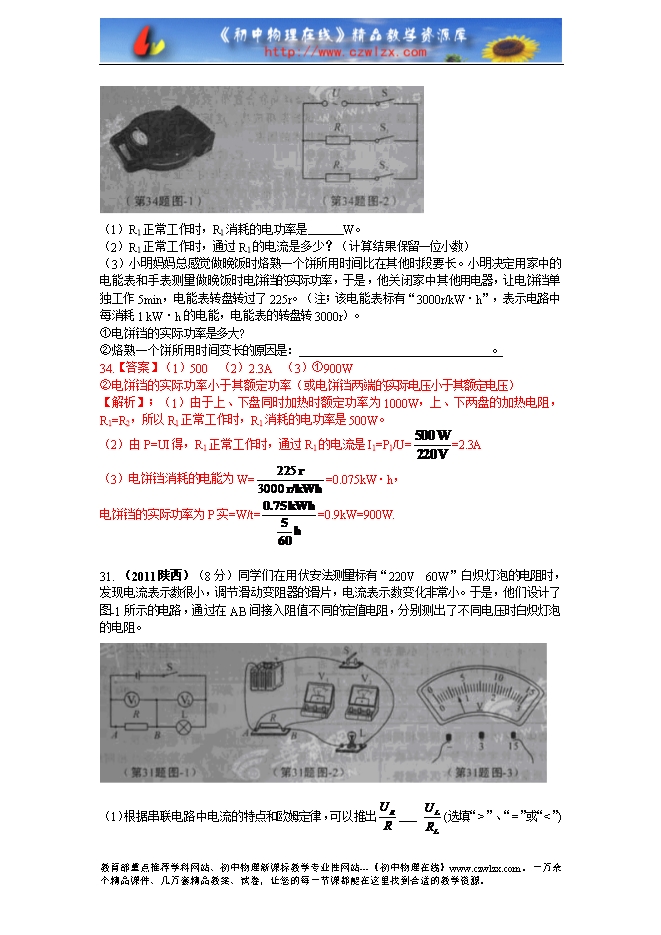

【内容简介】20．（2011沈阳）(9分)额定电压为2.5V的小灯泡连入如图8甲所示的电路中，电源电压保持不变，滑动变阻器R0的最大电阻为10 。闭合开关S，滑片从b端向a端滑动，直到小灯泡正常发光，得到如图8乙所示的I—U图象。求： (1)小灯泡的额定功率。 (2)滑片在b端时小灯泡的电阻。 (3)电源电压。 21．（2011沈阳）(3分)如图9所示是探究在通电时间一定时，电流产生热量与哪些因素有关的实验装置。烧瓶内装有质量和初温完全相同的煤油，瓶中铜丝和镍铬合金丝的长度、横截面积相同。下列选项是关于此实验的一些描述，其中正确的是( ) A．在甲图中，探究的是电流产生热量与电阻的关系 B．在乙图中，探究的是电流产生热量与电阻的关系 C．在甲图中，闭合开关一段时间后，A瓶中温度计的示数更高 D．在乙图中，相同时间内，电流越大，温度计的示数升高得越多 Ａ　Ｄ　 24．（2011沈阳）(5分)在“测量小灯泡的电功率”的实验中，小明连接了如图11所示的电路。 (1)请帮小明将电路补充完整。 (2)正确连接电路后闭合开关，发现小灯泡不亮，电流表、电压表都没有示数。小明确定电路的接线良好，且电表和电源都完好，小明做出了以下猜想： 猜想①：小灯泡断路 猜想②：开关断路 猜想③：滑动变阻器断路 假设故障只有一处，经过分析，小明确定猜想①是不可能的。如果猜想①成立，则______会有示数。 ........ ? 下载word文档压缩附件(.rar) ?
