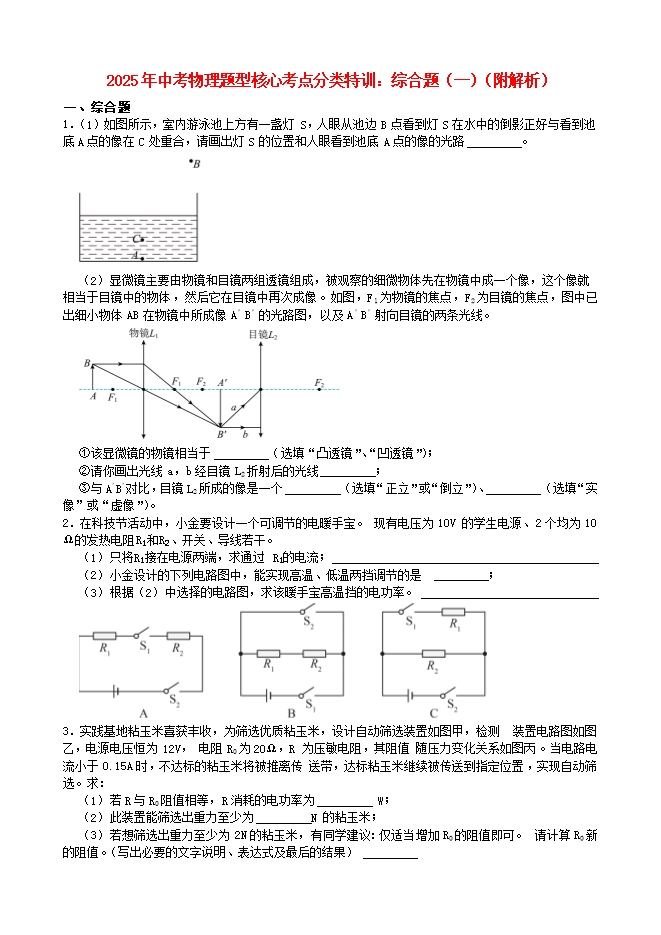

【内容简介】1．（1）如图所示，室内游泳池上方有一盏灯S，人眼从池边B点看到灯S在水中的倒影正好与看到池底A点的像在C处重合，请画出灯S的位置和人眼看到池底A点的像的光路　     　。 （2）显微镜主要由物镜和目镜两组透镜组成，被观察的细微物体先在物镜中成一个像，这个像就相当于目镜中的物体，然后它在目镜中再次成像。如图，F1为物镜的焦点，F2为目镜的焦点，图中已出细小物体AB在物镜中所成像A’B’的光路图，以及A’B’射向目镜的两条光线。 ①该显微镜的物镜相当于　     　（选填“凸透镜”、“凹透镜”）；②请你画出光线a，b经目镜L2折射后的光线　     　；③与A'B'对比，目镜L2所成的像是一个　     　（选填“正立”或“倒立”）、　     　（选填“实像”或“虚像”）。2．在科技节活动中，小金要设计一个可调节的电暖手宝。现有电压为10V 的学生电源、2个均为10 Ω的发热电阻R_1和R_2、开关、导线若干。（1）只将R_1接在电源两端，求通过 R_1的电流；　                                                                      　（2）小金设计的下列电路图中，能实现高温、低温两挡调节的是 　     　；（3）根据（2）中选择的电路图，求该暖手宝高温挡的电功率。　                                                                                                  　 3．实践基地粘玉米喜获丰收，为筛选优质粘玉米，设计自动筛选装置如图甲，检测 装置电路图如图乙，电源电压恒为12V， 电阻R0为20Ω，R 为压敏电阻，其阻值 随压力变化关系如图丙。当电路电流小于0.15A 时，不达标的粘玉米将被推离传 送带，达标粘玉米继续被传送到指定位置，实现自动筛选。求：（1）若R与R0阻值相等，R消耗的电功率为　     　 W；（2）此装置能筛选出重力至少为　     　N 的粘玉米；（3）若想筛选出重力至少为2N的粘玉米，有同学建议：仅适当增加R0的阻值即可。 请计算R0新的阻值。（写出必要的文字说明、表达式及最后的结果）
